Thi công máy lạnh ống gió Đà Nẵng là công việc liên quan đồng thời đến tải lạnh, lưu lượng gió, áp suất quạt, đường ống môi chất, thoát nước ngưng, kết cấu trần và các hệ thống kỹ thuật khác. Vì vậy, không nên chọn công suất hoặc kích thước ống chỉ dựa trên diện tích phòng.

Một quy trình phù hợp phải bắt đầu bằng khảo sát hiện trạng, tính tải lạnh theo điều kiện sử dụng thực tế, lập bản vẽ phối hợp rồi mới lắp đặt. Sau thi công, hệ thống cần được chạy thử, đo kiểm, cân chỉnh và bàn giao hồ sơ. Chủ đầu tư có thể tham khảo thêm phạm vi thi công máy lạnh ống gió âm trần để hình dung các hạng mục cần phối hợp từ đầu.

Mục lục

Vì sao phải khảo sát và thiết kế riêng cho từng công trình?

Hai căn phòng có cùng diện tích vẫn có thể cần giải pháp điều hòa khác nhau. Tải lạnh còn phụ thuộc vào hướng nắng, diện tích kính, vật liệu bao che, số người, thiết bị tỏa nhiệt, lượng gió tươi, thời gian vận hành và yêu cầu kiểm soát độ ẩm.

Tại Đà Nẵng, điều kiện của văn phòng ở Hải Châu, biệt thự gần biển tại Sơn Trà, nhà hàng ở Ngũ Hành Sơn hay khách sạn ven biển không giống nhau. Với công trình gần biển, kỹ sư còn phải kiểm tra mức độ phơi nhiễm hơi muối, vị trí đặt dàn nóng và phương án bảo vệ thiết bị phù hợp. Đây là dữ liệu hiện trường, không thể mặc định cho toàn thành phố.

Khảo sát máy lạnh âm trần nối ống gió còn nhằm xác định hệ thống có thực sự phù hợp với chiều cao trần và mặt bằng hay không. Nếu khoảng trống trần hạn chế, việc cố bố trí thiết bị và ống gió có thể gây khó bảo trì, tăng tiếng ồn hoặc làm giảm chiều cao sử dụng.

Quy trình thi công máy lạnh ống gió tại Đà Nẵng

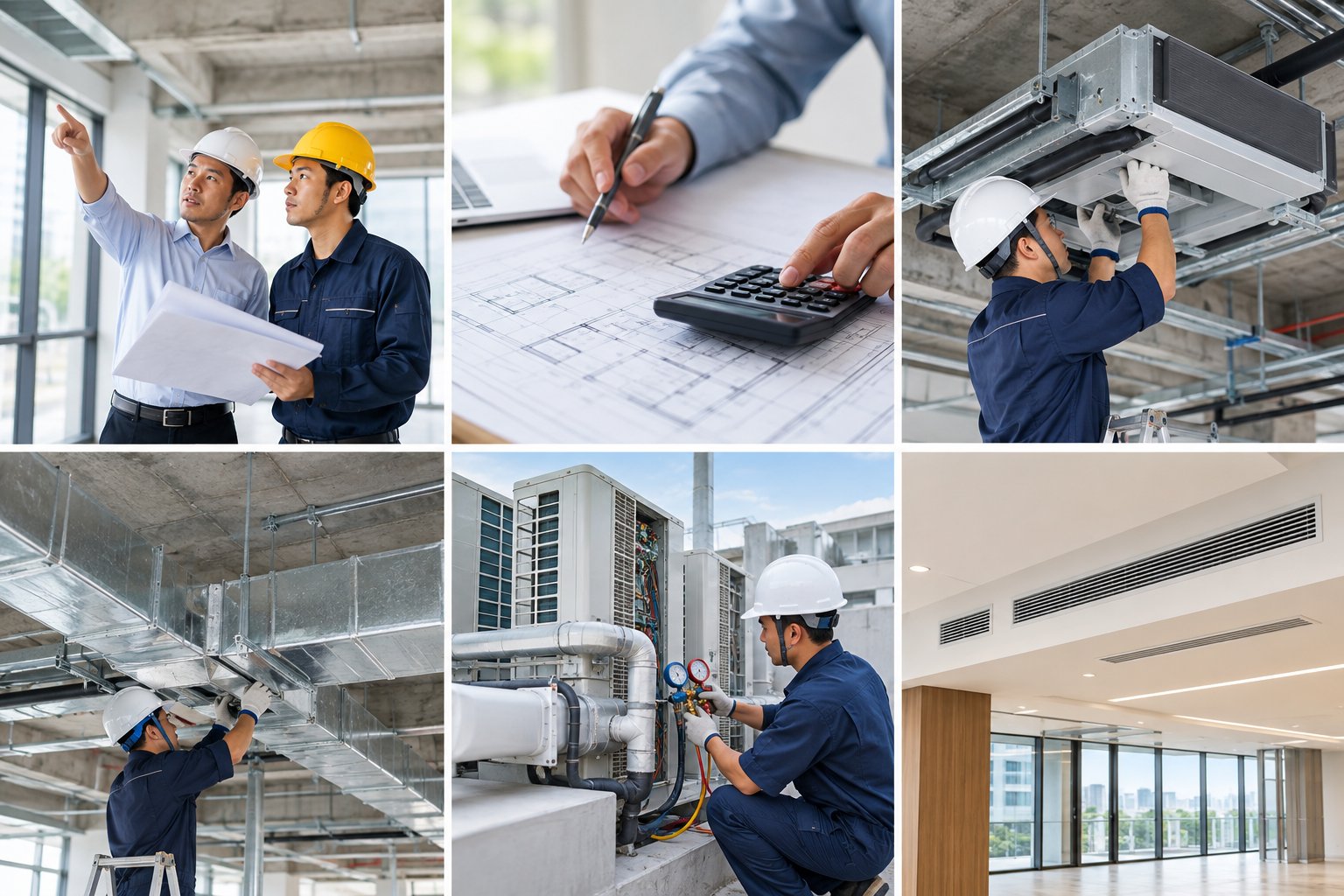

Ảnh minh hoạ: Thi công máy lạnh ống gió Đà Nẵng: Quy trình chuẩn

1. Tiếp nhận nhu cầu và hồ sơ công trình

Đơn vị thiết kế hoặc thi công cần làm rõ:

Công năng của từng phòng và khung giờ hoạt động.
Số người sử dụng dự kiến và khả năng thay đổi mật độ người.
Yêu cầu nhiệt độ, độ ẩm, độ ồn và mức độ điều khiển độc lập.
Nhu cầu cấp gió tươi, hút thải và lọc không khí.
Bản vẽ kiến trúc, kết cấu, trần, điện, cấp thoát nước và phòng cháy chữa cháy nếu có.
Tiến độ hoàn thiện trần, nội thất và thời điểm có thể chạy thử.

Với khách sạn, nhà hàng, showroom hoặc tòa nhà nhiều khu vực, phạm vi công việc nên được phân định rõ giữa nhà thầu điều hòa, nhà thầu trần, điện, phòng cháy chữa cháy và nội thất. Trang nhận thầu máy lạnh công trình Đà Nẵng cung cấp thêm góc nhìn về việc tổ chức thi công cho công trình có nhiều hạng mục liên quan.

2. Khảo sát mặt bằng thực tế

Khảo sát không chỉ là đo chiều dài và chiều rộng phòng. Kỹ thuật viên cần kiểm tra cả không gian sử dụng lẫn khoảng trống kỹ thuật phía trên trần.

Các vị trí cần xác minh gồm:

Kích thước phòng, cao độ trần hoàn thiện và cao độ đáy dầm.
Hướng tiếp xúc với nắng, diện tích cửa kính và mức độ che nắng.
Vị trí dự kiến của dàn lạnh, cửa gió cấp, cửa gió hồi và cửa thăm.
Tuyến ống gió, ống môi chất, dây điện điều khiển và ống thoát nước ngưng.
Vị trí dàn nóng, khả năng giải nhiệt, lối vận chuyển và khoảng không bảo trì.
Nguồn điện, tủ điện, tiếp địa và khả năng cấp điện cho thiết bị.
Xung đột với dầm, máng cáp, ống nước, đèn, loa, đầu báo và đường ống chữa cháy.
Điều kiện thoát nước, chống thấm và nguy cơ nước ngưng chảy ngược.

Kết quả khảo sát nên được thể hiện trên bản vẽ hoặc biên bản hiện trạng. Ảnh chụp chỉ hỗ trợ đối chiếu, không thay thế số đo và cao độ thực tế.

3. Xác định tải lạnh theo từng khu vực

Tải lạnh cần được tính cho từng phòng hoặc từng vùng sử dụng. Kỹ sư phải xem xét tải nhiệt hiện, tải ẩn và nhu cầu xử lý gió tươi thay vì chỉ áp một mức công suất trên mỗi mét vuông.

Các thành phần thường được đưa vào tính toán gồm nhiệt truyền qua tường, mái và kính; bức xạ mặt trời; người sử dụng; đèn; máy tính, bếp hoặc thiết bị sinh nhiệt; gió tươi; không khí lọt qua cửa và đặc điểm vận hành. Đối với không gian thay đổi số người theo thời điểm, hồ sơ cần nêu rõ giả thiết thiết kế.

Không có một mức công suất chung phù hợp cho mọi nhà phố, văn phòng, biệt thự hay khách sạn. Công suất cuối cùng phải do kỹ sư xác nhận dựa trên dữ liệu công trình và điều kiện làm việc của model thiết bị dự kiến.

4. Chọn thiết bị và bố trí hệ thống

Sau khi có tải lạnh, kỹ sư mới chọn dàn lạnh nối ống gió, dàn nóng, bộ điều khiển và các phụ kiện liên quan. Việc lựa chọn không chỉ dựa vào công suất danh định mà còn phải kiểm tra:

Năng suất lạnh tại điều kiện thiết kế.
Lưu lượng gió và cột áp tĩnh ngoài khả dụng của quạt.
Khả năng khử ẩm theo yêu cầu sử dụng.
Giới hạn chiều dài, chênh cao và cấu hình đường ống môi chất.
Độ ồn tại vị trí lắp đặt.
Kích thước thiết bị, hướng kết nối và không gian tháo bộ lọc.
Khả năng tiếp cận để vệ sinh máng nước, quạt và bộ trao đổi nhiệt.

Cửa gió cấp cần phân phối không khí đến vùng sử dụng mà không thổi trực tiếp gây khó chịu. Cửa hồi phải có đường hồi thông thoáng, tránh bố trí tại vị trí dễ hút mùi, hơi ẩm hoặc không khí nóng bất thường.

5. Lập bản vẽ thi công và phối hợp MEP

Trước khi lắp đặt, cần có bản vẽ thể hiện tối thiểu vị trí thiết bị, kích thước và cao độ ống gió, tuyến ống môi chất, thoát nước ngưng, nguồn điện, cửa gió và cửa thăm.

Quy trình thi công ống gió chỉ hiệu quả khi bản vẽ đã được phối hợp với kiến trúc và các hệ thống MEP. Nếu phát hiện xung đột, cần điều chỉnh trên bản vẽ trước khi gia công hàng loạt. Không nên tự ý bóp nhỏ ống, đổi hướng liên tục hoặc chuyển vị trí thiết bị tại công trường mà chưa kiểm tra lại tổn thất áp suất và khả năng bảo trì.

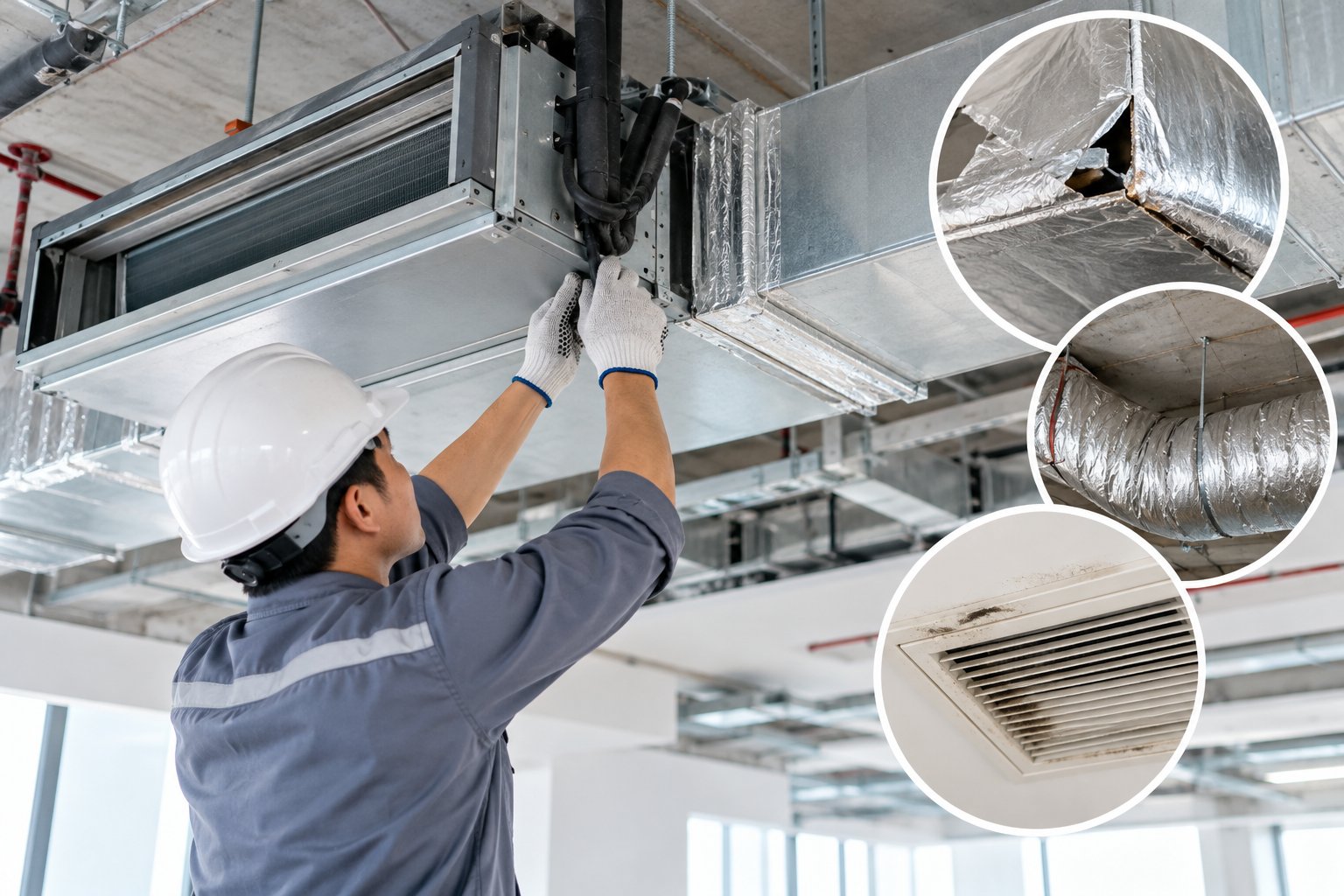

6. Gia công và lắp đặt

Trình tự triển khai thường gồm định vị, lắp giá đỡ, treo thiết bị, lắp ống gió, ống môi chất, thoát nước ngưng, dây điện và thiết bị điều khiển. Thứ tự cụ thể phải phù hợp tiến độ và điều kiện của từng công trình.

Trong quá trình lắp đặt điều hòa nối ống gió, cần kiểm soát các điểm sau:

Thiết bị được treo chắc chắn, cân bằng và có biện pháp hạn chế truyền rung.
Giá đỡ không làm ảnh hưởng đến kết cấu hoặc các hệ thống khác.
Mối nối ống gió được làm kín; lớp bảo ôn liên tục, đặc biệt tại cổ gió và mặt bích.
Ống mềm chỉ được sử dụng đúng mục đích, không kéo quá căng hoặc bẻ gập làm cản gió.
Ống môi chất được làm sạch, bịt kín trong thời gian thi công và lắp theo hướng dẫn của nhà sản xuất.
Đường thoát nước ngưng có hướng thoát phù hợp, được thử nước trước khi đóng trần.
Cửa thăm đủ để tiếp cận bộ lọc, hộp điện, máng nước và các bộ phận cần bảo trì.
Cửa gió được bảo vệ khỏi bụi xây dựng cho đến giai đoạn vệ sinh và chạy thử.

Kích thước ống, chiều dày bảo ôn, khoảng cách giá đỡ và phương pháp thử kín phải theo hồ sơ kỹ thuật đã được phê duyệt, yêu cầu của thiết bị và quy định áp dụng cho công trình. Không nên dùng một cấu hình cố định cho mọi dự án.

7. Thử kín, hút chân không và kiểm tra trước vận hành

Trước khi khởi động, đội thi công cần hoàn tất kiểm tra đường ống môi chất theo quy trình kỹ thuật của hệ thống, xử lý mọi điểm rò rỉ và hút chân không bằng thiết bị phù hợp. Môi chất bổ sung, nếu cần, phải được xác định theo model, chiều dài ống thực tế và hướng dẫn của nhà sản xuất.

Đồng thời, cần kiểm tra vệ sinh bên trong đường ống gió, tình trạng bảo ôn, bộ lọc, đấu nối điện, thông mạch điều khiển và khả năng thoát nước. Không nên đóng trần hoàn toàn khi các phần khuất chưa được kiểm tra.

8. Chạy thử và cân chỉnh

Khi hệ thống vận hành ổn định, kỹ sư cần đo và đối chiếu với hồ sơ thiết kế hoặc tài liệu của nhà sản xuất. Các nội dung thường gồm:

Điện áp, dòng vận hành và trạng thái bảo vệ.
Nhiệt độ không khí vào, ra và khả năng đáp ứng của từng khu vực.
Lưu lượng gió tại các miệng cấp, hồi và gió tươi.
Áp suất tĩnh của hệ thống khi cần xác minh khả năng quạt.
Độ rung, tiếng ồn và hiện tượng gió rít tại cửa gió.
Khả năng thoát nước ngưng trong điều kiện vận hành.
Chế độ điều khiển, cảm biến và liên động với hệ thống khác.

Cân chỉnh không phải chỉ mở hoặc đóng tùy ý từng cửa gió. Người thực hiện phải đo phân phối lưu lượng, điều chỉnh van gió và kiểm tra lại tổng lưu lượng để bảo đảm thay đổi tại một nhánh không làm mất cân bằng các nhánh còn lại.

Những dữ liệu phải do kỹ sư xác nhận

Các thông tin dưới đây không nên lấy từ bảng kinh nghiệm chung hoặc sao chép từ công trình khác:

Nội dung	Dữ liệu cần xác nhận	Lý do
Tải lạnh	Kiến trúc, hướng nắng, kính, người, thiết bị, gió tươi, thời gian sử dụng	Quyết định năng suất lạnh thực tế
Chọn dàn lạnh	Tải của từng vùng, lưu lượng gió, cột áp, độ ồn, khả năng bảo trì	Tránh thiếu lạnh hoặc quạt không thắng được trở lực
Kích thước ống gió	Lưu lượng từng nhánh, vận tốc mục tiêu, tổn thất áp suất, phụ kiện	Ảnh hưởng trực tiếp đến gió, ồn và điện năng
Ống môi chất	Model thiết bị, chiều dài thực tế, chênh cao, hướng dẫn nhà sản xuất	Liên quan đến độ tin cậy và lượng môi chất
Thoát nước ngưng	Cao độ, hướng thoát, áp suất tại khay nước, nhu cầu dùng bơm	Hạn chế tràn nước và thấm trần
Nguồn điện	Công suất thiết bị, sơ đồ cấp điện, bảo vệ và tiếp địa	Bảo đảm vận hành an toàn
Gió tươi	Số người, công năng, yêu cầu thông gió và hệ thống hút thải	Ảnh hưởng tải ẩn, chất lượng không khí và áp suất phòng
Bảo ôn	Điều kiện môi trường, nhiệt độ bề mặt, loại vật liệu và vị trí lắp	Hạn chế đọng sương và thất thoát nhiệt

Những dữ liệu này cần xuất hiện trong hồ sơ tính toán, bản vẽ hoặc bảng chọn thiết bị. Nếu đầu vào chưa rõ, kỹ sư nên nêu giả thiết và yêu cầu chủ đầu tư xác nhận trước khi chốt phương án.

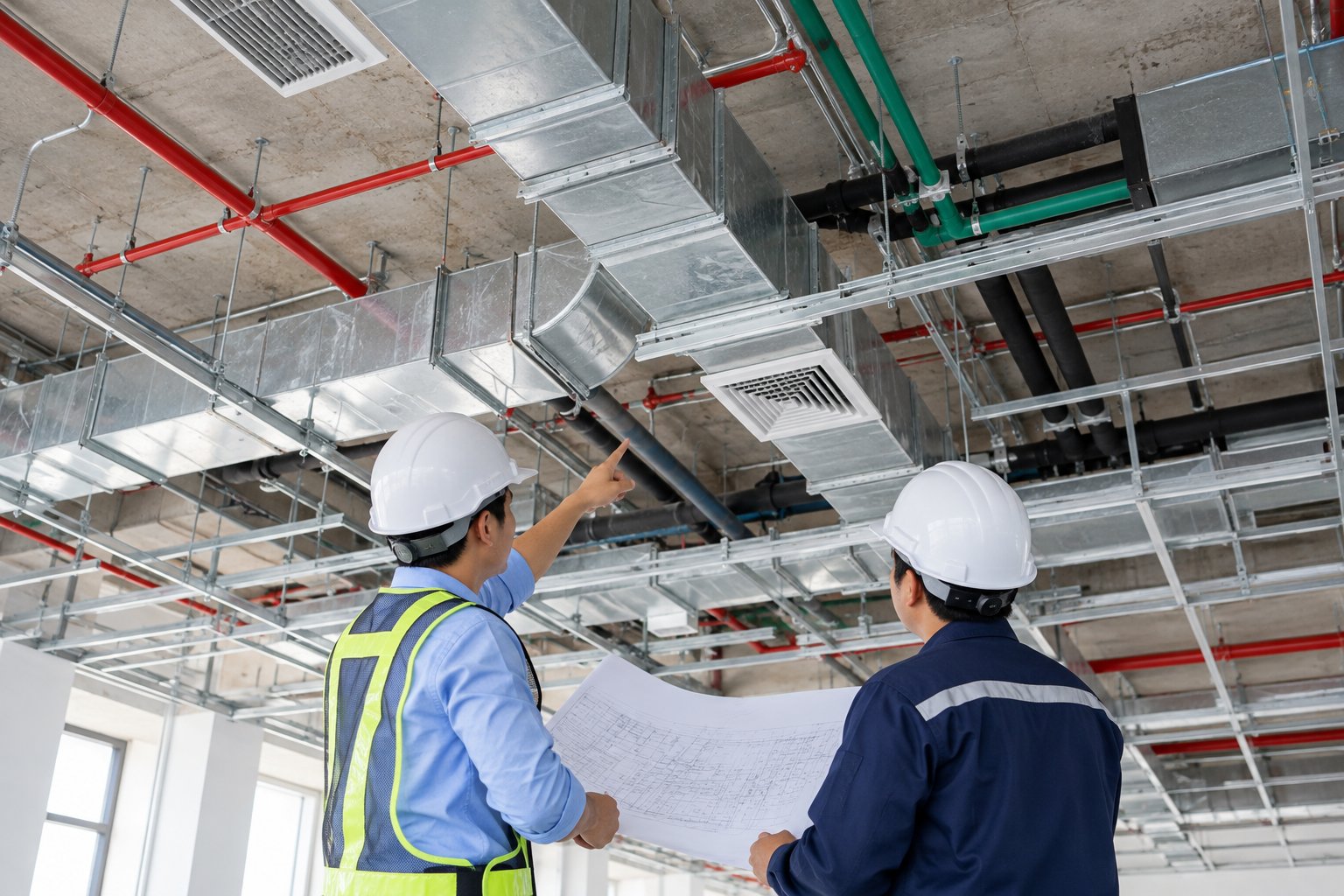

Cách phối hợp ống gió với trần và hệ thống MEP

Không gian trên trần thường có nhiều hệ thống cùng đi qua. Để tránh tháo dỡ và làm lại, bản vẽ phối hợp cần ưu tiên các tuyến khó thay đổi như dầm kết cấu, ống thoát nước và đường ống có yêu cầu độ dốc. Sau đó mới sắp xếp ống gió, máng cáp, đường ống môi chất và các thiết bị trần.

Các nguyên tắc cần lưu ý:

Giữ khoảng trống phục vụ tháo lọc, vệ sinh máng nước và sửa quạt.
Không đặt cửa thăm ở vị trí bị tủ, vách hoặc đồ nội thất che kín.
Không để ống gió ép sát trần đến mức không thể hoàn thiện bảo ôn và mối nối.
Phối hợp vị trí cửa gió với đèn, rèm, đầu phun chữa cháy, loa và thiết kế nội thất.
Xử lý thay đổi cao độ bằng phụ kiện phù hợp thay vì bóp méo tiết diện ống tại công trường.
Xác nhận tải trọng và phương án treo trước khi khoan hoặc liên kết vào kết cấu.

Với công trình cải tạo, cần kiểm tra khả năng tận dụng đường ống hiện hữu bằng đo đạc và đánh giá thực tế. Việc ống cũ còn nguyên hình dạng không đồng nghĩa với việc tiết diện, độ kín hoặc bảo ôn vẫn đáp ứng hệ thống mới.

Tiêu chí nghiệm thu và bàn giao

Hệ thống chỉ nên bàn giao sau khi hoàn thành kiểm tra cả phần nhìn thấy và phần nằm trên trần. Biên bản nghiệm thu nên bám theo hồ sơ được phê duyệt thay vì đánh giá cảm tính là phòng đã mát.

Kiểm tra phần lắp đặt

Đúng model, vị trí và hướng kết nối của thiết bị.
Tuyến ống, cao độ và kích thước phù hợp bản vẽ được duyệt.
Giá treo, chống rung, bảo ôn và mối nối hoàn thiện.
Có cửa thăm tại các vị trí cần vệ sinh, kiểm tra hoặc thay thế.
Ống thoát nước đã thử và không có dấu hiệu rò rỉ.
Tủ điện, dây dẫn, bảo vệ và tiếp địa có nhận diện rõ ràng.

Kiểm tra vận hành

Hệ thống khởi động, dừng và chuyển chế độ đúng chức năng.
Gió được phân phối đến các khu vực theo phương án thiết kế.
Không xuất hiện rung, tiếng gió hoặc tiếng cơ khí bất thường.
Nước ngưng thoát ổn định trong quá trình thử.
Thông số đo được lập thành biên bản và đối chiếu với tiêu chí thiết kế.

Hồ sơ bàn giao

Hồ sơ nên gồm bản vẽ hoàn công, danh mục thiết bị, tài liệu hướng dẫn vận hành, biên bản thử nghiệm, kết quả cân chỉnh, thông tin bảo hành và lịch bảo trì khuyến nghị theo tài liệu của nhà sản xuất. Người vận hành cần được hướng dẫn cách vệ sinh lọc, sử dụng bộ điều khiển và nhận biết dấu hiệu bất thường.

Lỗi thường gặp khi lắp đặt điều hòa nối ống gió

Chọn công suất chỉ theo diện tích

Cách này bỏ qua hướng nắng, kính, người, thiết bị và gió tươi. Hậu quả có thể là không đạt điều kiện mong muốn, khử ẩm kém hoặc thiết bị đóng ngắt không phù hợp.

Chọn ống gió trước khi tính lưu lượng và cột áp

Ống quá nhỏ làm tăng trở lực và tiếng ồn; hệ thống nhiều co, cút hoặc hộp gió không hợp lý có thể khiến lưu lượng thực tế thấp hơn dự kiến. Cần tính toàn tuyến và kiểm tra đặc tính quạt của đúng model.

Thiếu đường gió hồi

Phòng có cửa cấp nhưng đường hồi bị cản sẽ khó cân bằng. Không khí lạnh cũng có thể không lưu thông qua vùng sử dụng như thiết kế.

Không chừa cửa thăm

Thiết bị âm trần vẫn cần vệ sinh lọc, máng nước, quạt và hộp điện. Nếu không có cửa thăm, mỗi lần bảo trì có thể phải tháo hoặc cắt trần.

Đóng trần trước khi thử nước và thử kín

Các lỗi ở ống nước ngưng, mối nối hoặc bảo ôn sẽ khó xử lý sau khi hoàn thiện. Việc kiểm tra phần khuất cần hoàn thành và có xác nhận trước khi đóng trần.

Bỏ qua cân chỉnh gió

Hệ thống có thể chạy nhưng phòng gần dàn lạnh nhận quá nhiều gió, trong khi nhánh xa thiếu gió. Cân chỉnh phải dựa trên đo đạc, không chỉ cảm nhận bằng tay tại cửa gió.

Câu hỏi thường gặp

Có thể chốt công suất qua bản vẽ mặt bằng không?

Bản vẽ mặt bằng là dữ liệu ban đầu nhưng thường chưa đủ. Kỹ sư còn cần thông tin về mặt đứng, hướng nắng, vật liệu kính, số người, thiết bị sinh nhiệt, gió tươi, lịch vận hành và điều kiện thực tế trên trần.

Khi nào cần khảo sát trước khi báo phương án?

Nên khảo sát khi công trình cải tạo, hồ sơ chưa đầy đủ, khoảng trống trần hạn chế hoặc có nhiều hệ thống MEP giao cắt. Với công trình mới có bộ bản vẽ đồng bộ, vẫn cần kiểm tra hiện trường trước khi triển khai thi công.

Dàn lạnh nối ống gió có cần cửa thăm không?

Có. Cửa thăm cần phục vụ những bộ phận phải kiểm tra hoặc bảo trì như bộ lọc, máng nước, quạt, hộp điện và các đầu nối quan trọng. Kích thước và vị trí cửa thăm phải được xác nhận theo thiết bị cùng điều kiện tiếp cận thực tế.

Vì sao phòng đã lạnh nhưng vẫn cần cân chỉnh?

Cảm giác mát không chứng minh lưu lượng đã phân phối đúng. Một số khu vực có thể thừa gió, thiếu gió, ồn hoặc không nhận đủ gió tươi. Đo và cân chỉnh giúp đối chiếu kết quả vận hành với hồ sơ thiết kế.

Có nên dùng cùng một kích thước ống cho toàn bộ tuyến?

Không nên mặc định như vậy. Lưu lượng thay đổi sau mỗi nhánh nên tiết diện, phụ kiện và van cân bằng phải được tính theo mạng ống cụ thể. Kích thước cuối cùng do kỹ sư thiết kế xác nhận.

Khi nào có thể đóng trần?

Chỉ nên đóng trần sau khi phần lắp đặt khuất đã được kiểm tra, đường nước ngưng đã thử, các mối nối và bảo ôn đã hoàn thiện, vị trí cửa thăm được xác nhận và những xung đột còn lại đã được xử lý. Cách làm này giúp giảm nguy cơ phải tháo trần để sửa chữa sau đó.
