Nghiệm thu hệ thống điều hòa không chỉ là bật máy và kiểm tra khả năng làm mát. Quá trình bàn giao cần đối chiếu thiết bị thực tế với thiết kế, kiểm tra chất lượng lắp đặt, thực hiện các phép đo kỹ thuật, chạy thử và xác nhận đầy đủ tài liệu liên quan.

Một checklist rõ ràng giúp chủ đầu tư, đơn vị thi công và bên sử dụng phân biệt hạng mục nào có thể quan sát trực tiếp, hạng mục nào phải dùng thiết bị đo hoặc cần kỹ thuật viên đủ chuyên môn thực hiện. Kết quả cuối cùng phải được ghi nhận trong biên bản thay vì chỉ xác nhận bằng lời nói.

Mục lục

Nguyên tắc nghiệm thu hệ thống điều hòa

Căn cứ nghiệm thu nên bao gồm hợp đồng, phạm vi công việc, bản vẽ được phê duyệt, chỉ dẫn kỹ thuật, hướng dẫn của nhà sản xuất và yêu cầu quản lý áp dụng cho công trình. Không nên sử dụng một thông số chung cho mọi loại máy vì điều hòa treo tường, multi, âm trần, VRV/VRF và hệ thống ống gió có cấu hình khác nhau.

Trước khi kiểm tra, các bên cần thống nhất:

Phạm vi thiết bị và khu vực được bàn giao.
Danh mục bản vẽ, tài liệu kỹ thuật dùng để đối chiếu.
Điều kiện vận hành khi chạy thử như tải phòng, trạng thái cửa, nguồn điện và thời gian ổn định máy.
Tiêu chí đạt, không đạt hoặc cần theo dõi thêm.
Người phụ trách đo kiểm, ghi nhận và ký xác nhận.

Công suất và chủng loại thiết bị phải phù hợp hồ sơ thiết kế đã duyệt. Trong giai đoạn rà soát phương án, có thể tham khảo cách tính công suất điều hòa theo nhu cầu sử dụng, nhưng kết luận nghiệm thu vẫn phải dựa trên hồ sơ cụ thể của công trình.

Các phần việc bị che khuất như ống đồng, ống thoát nước, dây điện âm trần hoặc bảo ôn trong hộp kỹ thuật nên được kiểm tra trước khi đóng trần, xây bịt hay hoàn thiện bề mặt. Ảnh thi công chỉ có vai trò hỗ trợ, không thay thế kết quả kiểm tra và biên bản nghiệm thu công việc bị che khuất nếu dự án yêu cầu.

Checklist kiểm tra trực quan trước khi chạy thử

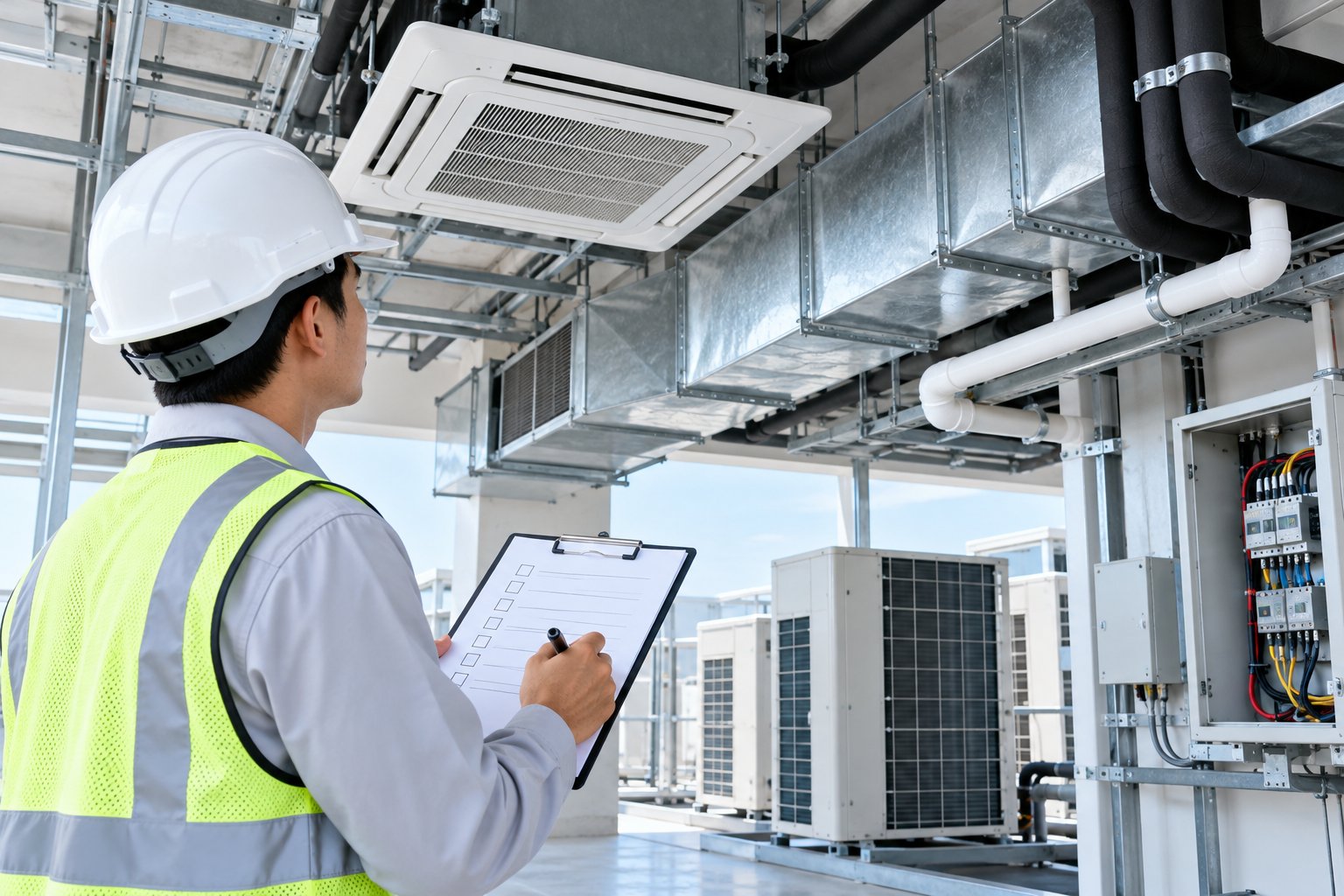

Ảnh minh hoạ: Nghiệm thu hệ thống điều hòa: Checklist bàn giao

Kiểm tra trực quan phù hợp để phát hiện sai chủng loại, lắp đặt thiếu chắc chắn, bảo ôn hở, đường nước sai hướng hoặc dây điện chưa an toàn. Người kiểm tra không cần tháo phần điện, mở hệ thống môi chất lạnh hoặc can thiệp vào bo mạch.

Thiết bị trong nhà và ngoài trời

Hạng mục	Nội dung cần kiểm tra trực quan
Chủng loại thiết bị	Model, số lượng, công suất danh định và vị trí phù hợp danh mục thiết bị được duyệt
Ngoại quan	Vỏ máy không móp, nứt, biến dạng; các tấm che và lưới lọc được lắp đủ
Vị trí lắp	Không cản lối đi, cửa mở, thiết bị khác hoặc khu vực cần bảo trì
Giá đỡ và liên kết	Giá đỡ chắc chắn, bu lông đầy đủ, không có dấu hiệu rung lắc hoặc ăn mòn bất thường
Khoảng trống bảo trì	Có thể tiếp cận bộ lọc, hộp điện, van dịch vụ và các bộ phận cần vệ sinh
Dàn nóng	Thông thoáng, không bị che kín đường hút hoặc thổi gió; nước mưa và nước xả không gây ảnh hưởng khu vực xung quanh
Nhãn nhận diện	Thiết bị, aptomat, bộ điều khiển và khu vực phục vụ được ghi nhận rõ khi hồ sơ yêu cầu

Lưới lọc và khoang gió phải sạch trước khi bàn giao. Nếu công trình phát sinh nhiều bụi sau giai đoạn hoàn thiện, cần thực hiện vệ sinh điều hòa đúng cách trước khi đánh giá lưu lượng gió và chất lượng vận hành.

Đường ống môi chất lạnh

Tuyến ống đi đúng bản vẽ hoặc thay đổi đã được chấp thuận.
Ống được cố định bằng giá đỡ phù hợp, không võng, móp hoặc chịu lực kéo tại đầu nối.
Các vị trí xuyên tường, sàn và vách được bảo vệ, hoàn thiện kín theo yêu cầu của công trình.
Đầu nối không có dấu hiệu dầu bám, vì đây có thể là dấu hiệu cần kiểm tra rò rỉ kỹ hơn.
Van dịch vụ có nắp bảo vệ và vẫn tiếp cận được để bảo trì.
Không để ống đồng cọ xát trực tiếp với cạnh kim loại sắc hoặc bộ phận rung.

Quan sát không thể khẳng định hệ thống hoàn toàn kín. Việc kiểm tra độ kín, hút chân không hoặc đánh giá thông số môi chất phải được thực hiện bằng dụng cụ phù hợp và theo quy trình kỹ thuật.

Bảo ôn

Bảo ôn phủ liên tục trên đoạn ống cần cách nhiệt, không rách hoặc hở mối nối.
Mối ghép được xử lý kín, đặc biệt tại co, nhánh, đầu nối và vị trí xuyên vách.
Bề mặt ngoài khô, không có hiện tượng đọng sương khi máy vận hành ổn định.
Phần bảo ôn ngoài trời được bảo vệ trước nắng, mưa và tác động cơ học theo phương án thi công.
Ống gió lạnh, hộp gió và các phụ kiện liên quan được cách nhiệt đúng phạm vi thiết kế.

Bảo ôn hở có thể gây đọng nước, hư trần và làm tăng tổn thất nhiệt. Không nên chỉ quấn băng keo bên ngoài rồi xác nhận đạt nếu vật liệu bên trong đã ẩm, rách hoặc lắp không liên tục.

Hệ thống thoát nước ngưng

Đường ống có hướng thoát phù hợp, không tạo điểm võng dễ giữ nước.
Các mối nối chắc chắn, không rò nước ra trần hoặc tường.
Miệng xả không gây trơn trượt, thấm tường hoặc ảnh hưởng khu vực sử dụng.
Bẫy nước, lỗ thông khí hoặc bơm nước ngưng được lắp nếu cấu hình hệ thống yêu cầu.
Có vị trí tiếp cận để vệ sinh đường ống và kiểm tra bơm.
Khay nước ngưng sạch, không có vật cản hoặc cặn xây dựng.

Nên thử thoát nước bằng phương pháp phù hợp trước khi đóng trần. Quan sát nước chảy ra miệng xả chưa đủ nếu không kiểm tra rò rỉ dọc tuyến và hoạt động của công tắc báo mức nước, nếu có.

Nguồn điện và điều khiển

Tủ điện, aptomat, công tắc cách ly và thiết bị bảo vệ đúng vị trí theo hồ sơ.
Dây nguồn, dây tín hiệu và đầu nối được cố định, đánh dấu và che chắn.
Không có lõi đồng hở, dây bị kẹp, đầu cốt lỏng hoặc hộp điện không đóng nắp.
Dây tiếp địa được kết nối theo thiết kế.
Điều khiển có dây, điều khiển từ xa hoặc bộ điều khiển trung tâm hiển thị bình thường.
Chế độ vận hành, lịch hẹn giờ và phân quyền điều khiển được thiết lập theo nhu cầu bàn giao.

Không tự mở tủ điện, đo điện áp hoặc kiểm tra cách điện nếu không có chuyên môn và phương tiện bảo hộ. Các dấu hiệu cháy sém, mùi khét, aptomat nhảy hoặc màn hình báo lỗi phải được xử lý trước khi tiếp tục chạy thử.

Ống gió, miệng gió và thông gió

Đối với hệ thống điều hòa ống gió hoặc HVAC trung tâm, cần kiểm tra thêm:

Kích thước và tuyến ống gió phù hợp bản vẽ được duyệt.
Mối nối, bích, ty treo và giá đỡ chắc chắn.
Ống mềm không bị gập, ép dẹt hoặc kéo quá căng.
Cửa thăm được bố trí tại các vị trí cần bảo trì.
Miệng cấp và hồi gió lắp đúng vị trí, sạch và không bị che chắn.
Van gió, van chặn lửa và phụ kiện chuyên dụng được lắp đúng phạm vi thiết kế.
Lớp bảo ôn, lớp bảo vệ và mối nối kín, không có dấu hiệu đọng sương.

Các phép đo cần dụng cụ và kỹ thuật viên

Kiểm tra hệ thống HVAC khi bàn giao thường cần các phép đo dưới đây. Dụng cụ phải phù hợp với đại lượng cần đo; kết quả nên ghi trực tiếp vào biên bản kèm điều kiện vận hành. Không nên kết luận chỉ dựa trên cảm giác lạnh hoặc tiếng máy.

Nội dung đo	Dụng cụ hoặc phương pháp	Người nên thực hiện	Căn cứ đánh giá
Điện áp và dòng vận hành	Thiết bị đo điện phù hợp	Kỹ thuật viên điện lạnh hoặc điện	Thông số thiết bị, thiết kế và điều kiện cấp điện thực tế
Tiếp địa, cách điện	Thiết bị đo chuyên dụng	Người có chuyên môn về an toàn điện	Yêu cầu kỹ thuật và quy định áp dụng của công trình
Độ kín đường ống	Quy trình thử kín và thiết bị phát hiện phù hợp	Kỹ thuật viên điện lạnh	Hồ sơ kỹ thuật, hướng dẫn nhà sản xuất và quy trình đã duyệt
Hút chân không	Thiết bị và đồng hồ đo phù hợp	Kỹ thuật viên điện lạnh	Quy trình lắp đặt của hệ thống
Nhiệt độ gió và phòng	Nhiệt kế phù hợp	Kỹ thuật viên vận hành hoặc điện lạnh	Điều kiện thiết kế, chế độ máy và trạng thái tải
Lưu lượng hoặc vận tốc gió	Thiết bị đo gió	Kỹ thuật viên HVAC	Lưu lượng thiết kế và yêu cầu cân chỉnh
Độ ồn, độ rung	Thiết bị đo khi hợp đồng yêu cầu	Đơn vị có năng lực đo kiểm	Tiêu chí của dự án và điều kiện đo được thống nhất
Thoát nước ngưng	Thử nước và quan sát toàn tuyến	Kỹ thuật viên cùng đại diện nghiệm thu	Nước thoát ổn định, không rò rỉ hoặc tràn khay

Áp suất môi chất lạnh thay đổi theo loại môi chất, chế độ vận hành, nhiệt độ môi trường và cấu hình hệ thống. Vì vậy, không nên dùng một ngưỡng áp suất truyền miệng để kết luận máy thiếu gas hoặc đạt yêu cầu.

Tương tự, chênh lệch nhiệt độ giữa gió hồi và gió cấp chỉ là một dữ liệu tham khảo. Kỹ thuật viên cần xem đồng thời lưu lượng gió, độ sạch của bộ lọc, tải nhiệt, chế độ máy và thông số nhà sản xuất. Nếu xuất hiện băng trên dàn lạnh hoặc đường ống, cần xác định đúng nguyên nhân điều hòa đóng tuyết thay vì tiếp tục vận hành để hoàn tất bàn giao.

Quy trình chạy thử và kiểm tra vận hành

1. Xác nhận điều kiện trước khi khởi động

Nguồn điện phải ổn định, khu vực thi công đã đủ an toàn, bộ lọc sạch, van và tuyến ống ở trạng thái sẵn sàng. Các vật cản quanh dàn nóng, miệng gió và đường hồi gió cần được loại bỏ.

2. Chạy thử từng thiết bị

Mỗi máy hoặc từng cụm thiết bị nên được chạy riêng để kiểm tra:

Khả năng khởi động, dừng và chuyển chế độ.
Phản hồi của điều khiển và cảm biến.
Hướng đảo gió, tốc độ quạt và tín hiệu hiển thị.
Tiếng động, rung hoặc mùi bất thường.
Nước ngưng thoát ổn định.
Mã lỗi hoặc cảnh báo xuất hiện trong quá trình vận hành.

Nếu máy báo lỗi, cần lưu mã lỗi, thời điểm và điều kiện xuất hiện. Không nên xóa lỗi rồi xác nhận đạt khi chưa tìm được nguyên nhân.

3. Chạy đồng thời toàn hệ thống

Với hệ thống nhiều máy hoặc có điều khiển trung tâm, cần chạy trong cấu hình sử dụng dự kiến để kiểm tra tải điện, khả năng phối hợp và phản hồi điều khiển. Đối với hệ thống ống gió, đây cũng là giai đoạn đánh giá phân phối gió giữa các khu vực.

4. Kiểm tra tình huống bảo vệ

Các chức năng bảo vệ, bơm nước ngưng, công tắc báo mức, cảnh báo bộ lọc hoặc liên động với hệ thống khác chỉ nên thử theo hướng dẫn kỹ thuật. Không tạo sự cố giả bằng cách chập điện, khóa đường ống hoặc can thiệp tùy ý vào bo mạch.

5. Ghi kết quả sau khi hệ thống ổn định

Biên bản phải thể hiện thông số đo, chế độ vận hành, thiết bị đo nếu cần truy xuất, hiện tượng quan sát được và kết luận của từng hạng mục. Những kết quả được ghi là “đạt” nhưng không có căn cứ hoặc dữ liệu đối chiếu sẽ khó xử lý khi phát sinh tranh chấp.

Biên bản nghiệm thu điều hòa cần có gì?

Biên bản nghiệm thu điều hòa là tài liệu xác nhận kết quả kiểm tra tại một thời điểm và trong một phạm vi cụ thể. Nội dung nên gồm:

Tên công trình, khu vực và hệ thống được nghiệm thu.
Thành phần tham gia theo hợp đồng và cơ chế quản lý của dự án.
Hồ sơ, bản vẽ và chỉ dẫn kỹ thuật dùng làm căn cứ.
Danh mục thiết bị hoặc khu vực đã kiểm tra.
Kết quả kiểm tra trực quan.
Kết quả đo và điều kiện chạy thử.
Các sai sót, mức độ ảnh hưởng và phương án khắc phục.
Trách nhiệm xử lý và thời điểm kiểm tra lại.
Kết luận đạt, đạt có điều kiện hoặc chưa đạt.
Xác nhận của các bên có trách nhiệm theo hồ sơ dự án.

Không nên ghi chung chung “hệ thống hoạt động tốt” nếu chưa kiểm tra thoát nước, bảo ôn, điện và khả năng tiếp cận bảo trì. Một thiết bị có thể làm lạnh tại thời điểm thử nhưng vẫn tồn tại lỗi lắp đặt gây rò nước, rung, tiêu thụ điện bất thường hoặc khó bảo dưỡng về sau.

Nếu nghiệm thu theo giai đoạn, nên tách rõ biên bản công việc bị che khuất, biên bản lắp đặt thiết bị, kết quả thử kín, biên bản chạy thử và biên bản bàn giao đưa vào sử dụng. Tên gọi tài liệu có thể khác nhau tùy quy mô và yêu cầu của từng dự án.

Hồ sơ bàn giao máy lạnh cần chuẩn bị

Hồ sơ bàn giao máy lạnh rộng hơn biên bản nghiệm thu. Tùy phạm vi hợp đồng, bộ hồ sơ có thể bao gồm:

Danh mục thiết bị thực tế, model, số lượng và thông tin nhận diện.
Bản vẽ hoàn công thể hiện tuyến ống, dây điện, thoát nước, ống gió và vị trí thiết bị.
Biên bản nghiệm thu các giai đoạn và biên bản chạy thử.
Kết quả thử kín, hút chân không, đo điện, đo gió hoặc cân chỉnh nếu thuộc phạm vi công việc.
Tài liệu hướng dẫn lắp đặt, vận hành và bảo trì do nhà sản xuất cung cấp.
Điều kiện bảo hành và chứng từ đi kèm theo hợp đồng.
Danh sách lỗi còn tồn tại, phương án xử lý và kết quả kiểm tra lại.
Lịch bảo trì khuyến nghị, vị trí vệ sinh bộ lọc và đường tiếp cận thiết bị.
Hướng dẫn sử dụng điều khiển, cài đặt lịch và xử lý cảnh báo cơ bản.
Biên bản hướng dẫn hoặc đào tạo người vận hành nếu dự án có yêu cầu.

Bản vẽ hoàn công cần phản ánh đường đi thực tế, đặc biệt với tuyến ống và dây bị che khuất. Đây là dữ liệu quan trọng khi khoan sửa, cải tạo hoặc tìm điểm tắc nước sau này.

Khi nhận tài liệu điện tử, nên kiểm tra khả năng mở tệp, tính thống nhất giữa bản vẽ và danh mục thiết bị, đồng thời lưu ở nơi người vận hành có thể truy cập. Mật khẩu hoặc quyền quản trị của bộ điều khiển trung tâm cũng cần được bàn giao nếu thuộc phạm vi hợp đồng.

Xử lý khi hệ thống chưa đạt yêu cầu

Hạng mục chưa đạt nên được ghi cụ thể thay vì từ chối hoặc chấp nhận toàn bộ hệ thống một cách chung chung. Mỗi lỗi cần thể hiện vị trí, hiện tượng, căn cứ đánh giá, mức độ ảnh hưởng và yêu cầu kiểm tra lại.

Không nên đưa hệ thống vào sử dụng chính thức khi có một trong các dấu hiệu sau:

Rò nước, tràn khay hoặc thoát nước không ổn định.
Rò môi chất lạnh hoặc chưa có kết quả kiểm tra độ kín theo quy trình.
Dây điện hở, đầu nối lỏng, thiếu che chắn hoặc có dấu hiệu quá nhiệt.
Máy rung mạnh, phát tiếng va đập hoặc có mùi khét.
Bảo ôn đọng sương, hở trên diện rộng hoặc đã ngấm nước.
Thiết bị báo lỗi lặp lại.
Thông số đo khác đáng kể so với căn cứ kỹ thuật nhưng chưa được giải thích.
Thiếu tài liệu cần thiết để vận hành và bảo trì an toàn.

Nếu lỗi liên quan đến điều khiển điện tử, việc kiểm tra và sửa bo mạch điều hòa nên do kỹ thuật viên thực hiện. Không tự câu tắt cảm biến hoặc bỏ qua chức năng bảo vệ chỉ để máy chạy tạm trong buổi nghiệm thu.

Sau khi khắc phục, cần kiểm tra lại đúng hạng mục bị lỗi và các phần có thể bị ảnh hưởng. Kết quả tái kiểm tra phải được cập nhật vào biên bản hoặc tài liệu bổ sung có liên kết rõ với lần nghiệm thu trước.

Khi nào nên thuê đơn vị nhận thầu công trình?

Chủ đầu tư nên làm việc với đơn vị nhận thầu máy lạnh công trình khi dự án có nhiều thiết bị, tuyến ống âm trần, hệ thống ống gió, điều khiển trung tâm hoặc yêu cầu phối hợp giữa điện, trần, kết cấu và thoát nước. Một đầu mối chịu trách nhiệm xuyên suốt giúp hạn chế tình trạng mỗi đội thi công chỉ kiểm tra phần việc riêng.

Phạm vi nhận thầu nên được xác định từ đầu, gồm khảo sát, thiết kế hoặc triển khai bản vẽ, cung cấp thiết bị, lắp đặt, đo kiểm, chạy thử, hoàn công, hướng dẫn vận hành và bảo hành. Với nhu cầu sử dụng ngắn hạn hoặc công trình theo mùa, chủ đầu tư có thể cân nhắc phương án thuê hay mua máy lạnh cho công trình trước khi chốt phạm vi đầu tư.

Tại Đà Nẵng, điều kiện môi trường, vị trí lắp dàn nóng và khả năng tiếp cận bảo trì nên được xem xét ngay từ giai đoạn khảo sát. Khi yêu cầu báo giá, cần gửi mặt bằng, mục đích sử dụng, tiến độ, nguồn điện dự kiến và phạm vi hồ sơ bàn giao. Thông tin càng rõ thì phương án thi công và checklist nghiệm thu càng sát với nhu cầu thực tế.
